Simulación

Mira el programa funcionando en el PLC

FactoryNodes se conecta por OPC UA al PLC —o al simulador del fabricante, o a SoftNodes— y pinta en vivo, sobre tu sinóptico, tus loops y tus topologies, lo que está pasando. Las variables salen del mismo generador que el código: lo que ves es exactamente lo que exportaste.

Sobre el sinóptico

Cada señal, en su sitio del dibujo

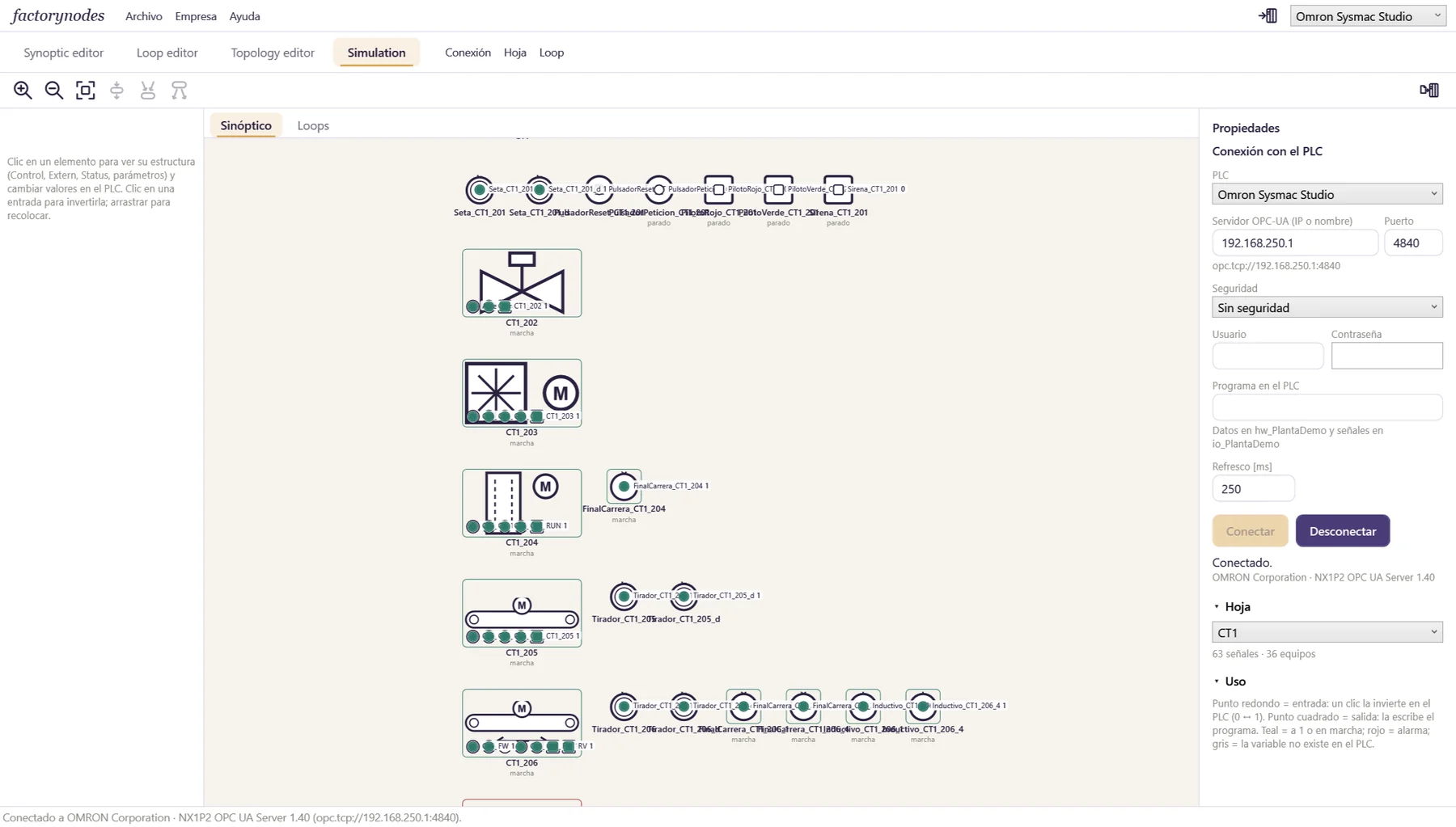

Las entradas y salidas aparecen donde están en la hoja, y cada equipo muestra su estado.

  • Teal: la señal está a 1 o el equipo está en marcha. Rojo: alarma. Gris: la variable no existe en el PLC.
  • Un clic en una entrada la invierte en el PLC, para probar sin tocar el cuadro.
  • La estructura de cada equipo (control, externas, estado y parámetros) a la vista, y se puede cambiar.

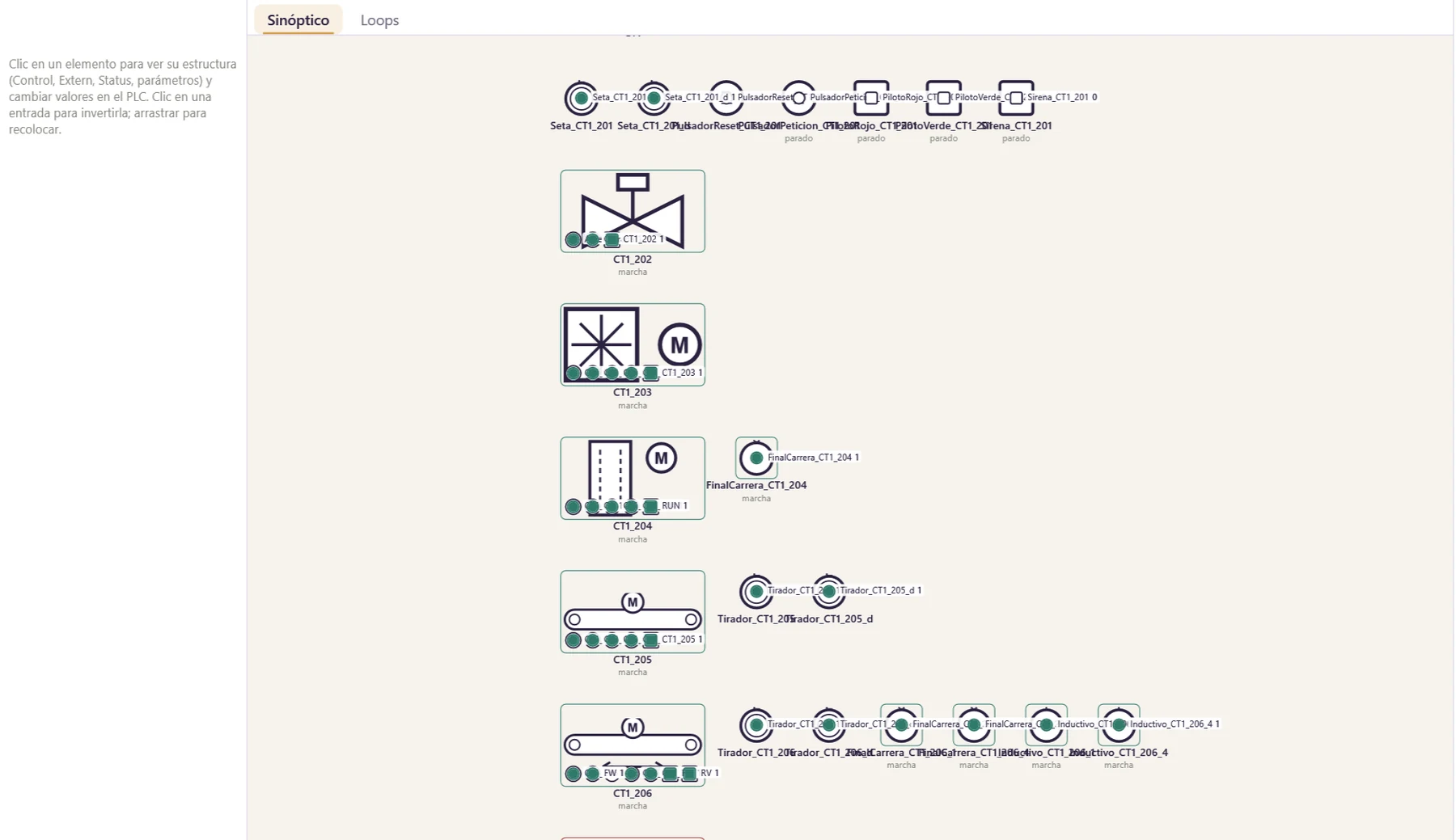

Simulación de una hoja del sinóptico conectada a un PLC, con equipos en marcha y señales en teal
Sobre los loops

Qué etapa está activa y por qué no avanza

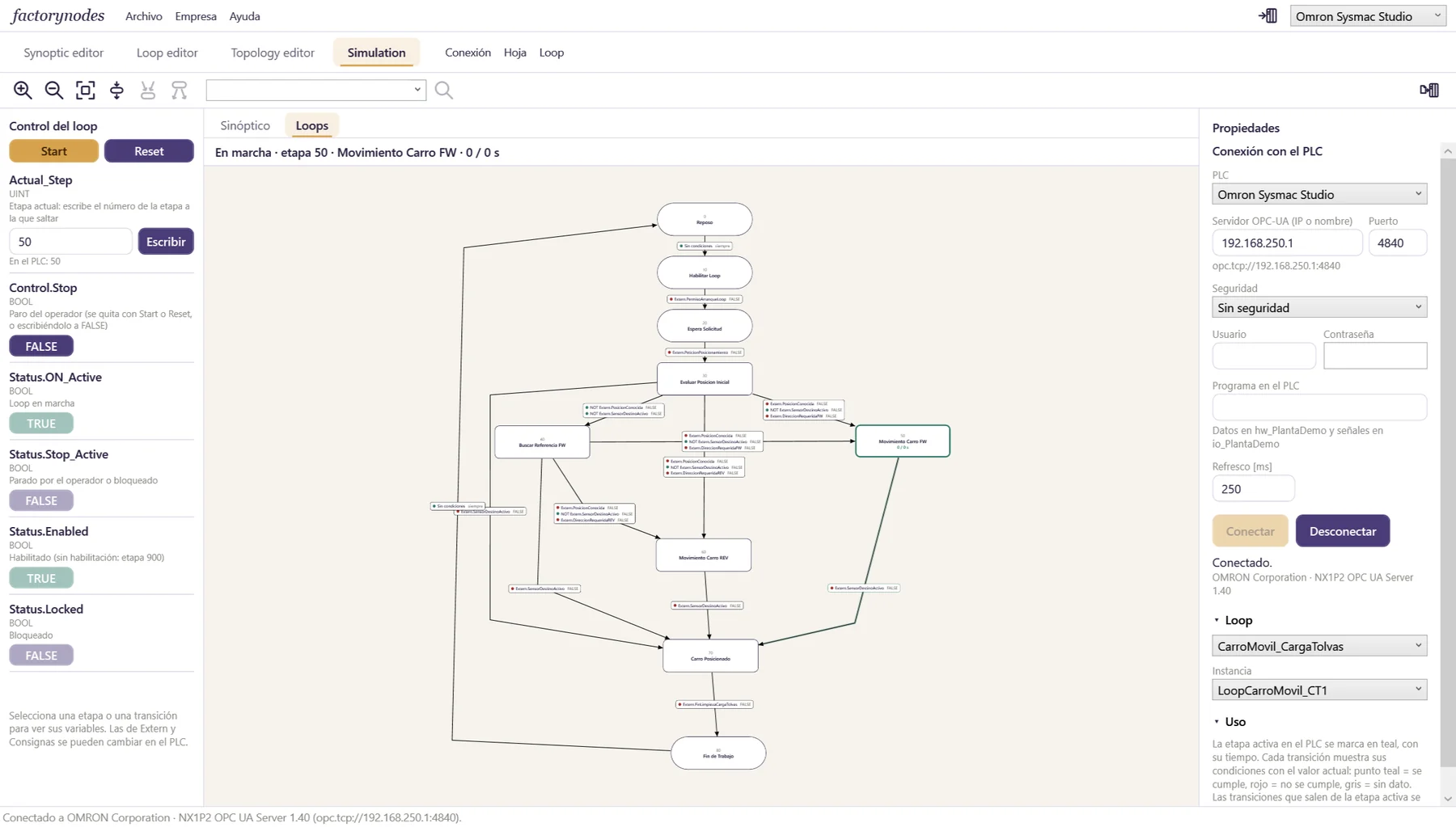

La etapa activa se marca en el loop, con su tiempo. Cada transición enseña sus condiciones con el valor que tienen en el PLC.

  • Condición a condición: punto teal si se cumple, rojo si no. Se ve al momento qué falta para pasar de etapa.
  • Control del loop: marcha, reset y salto a una etapa escribiendo su número.
  • Variables externas y consignas modificables desde la misma pantalla.
  • Varias instancias: eliges cuál de las líneas quieres ver.
OPC UASiemensOmron

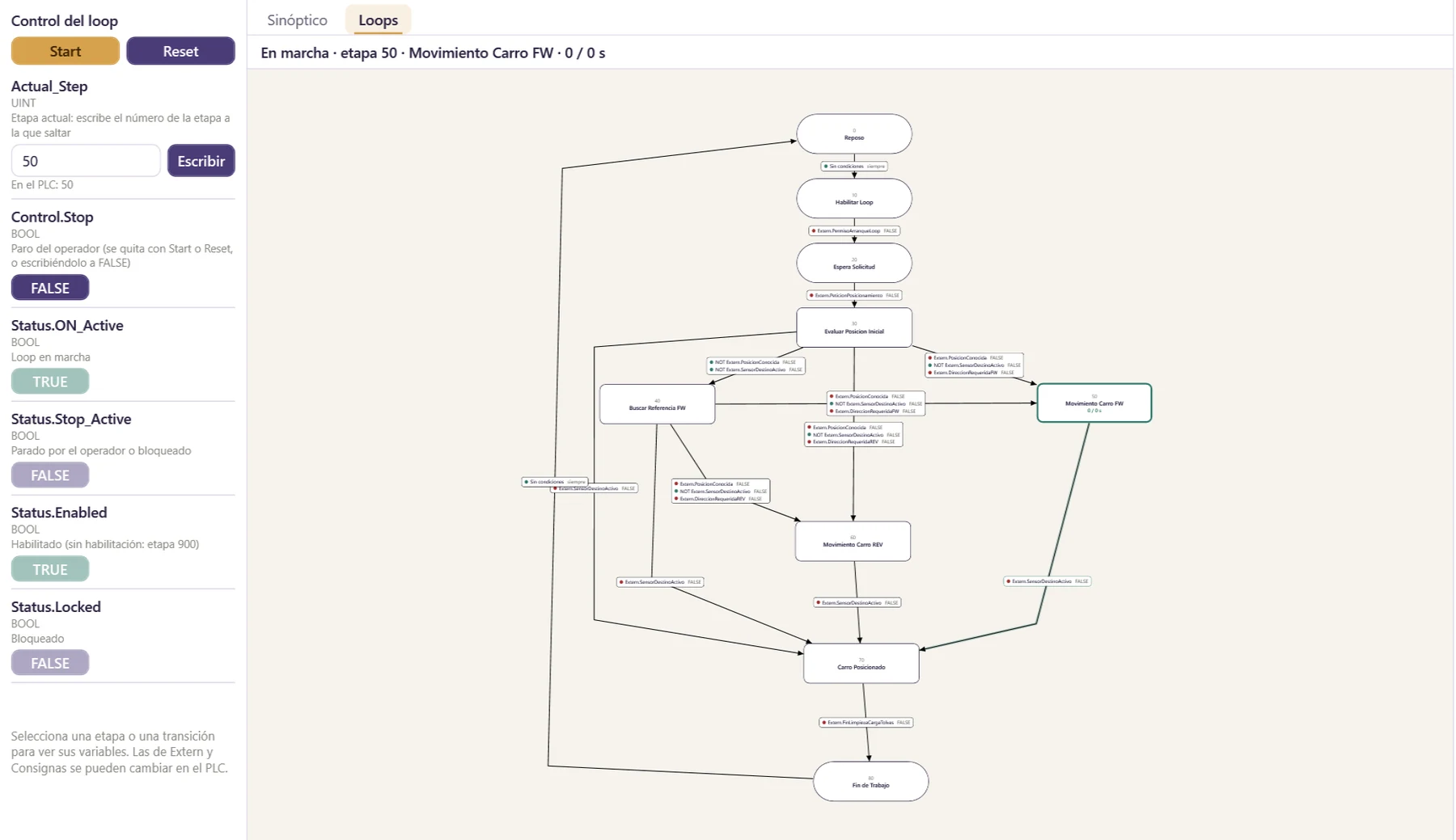

Simulación de un loop: etapa activa marcada y condiciones de cada transición con su valor
Puesta en marcha

El cuadro, probado señal a señal

Commissioning convierte el proyecto en la lista de lo que hay que probar en el cuadro: cada equipo con sus señales, su tipo y su variable. Con el PLC conectado, pulsas y miras; FactoryNodes apunta qué llega, qué actúa y qué falla.

  • Entradas: acciona el pulsador o el sensor en campo y la señal se marca sola cuando llega al PLC.
  • Salidas: un botón la activa mientras lo mantienes pulsado; tú dices si el contactor o la válvula ha actuado.
  • Lo pendiente, a la vista: filtra por hoja o deja solo lo que falta; lo probado se guarda con el proyecto.
  • El informe de lo probado, para entregarlo al cliente con la instalación.

Y antes de ir a obra, el banco de pruebas: el PLC de verdad en tu mesa y SoftNodes haciendo de planta, con los equipos y los procesos simulados.

Commissioning: los equipos de una hoja con sus señales, listos para probar el cableado del cuadro
Y además

Lo que necesita la puesta en marcha, y el día a día

«¿Por qué?»

En cada equipo, loop o elemento de la topology: por qué no arranca, por qué no avanza, por qué un destino no llena o no encuentra camino. Calculado sin IA, con las variables que lo prueban. «Explicar con IA» lo traduce a qué revisar.

Topologies en vivo

El camino de cada destino en verde, cada elemento con su estado (en marcha, reservado, en fallo). Desde el panel se pide un destino: silos, puntos de paso, prohibidos, «mantener lleno».

Historial reciente

Cambios de etapa, alarmas y estados de los destinos, con su hora. Para «se queda colgado» o «¿qué ha pasado esta noche?». El asistente también lo lee.

Copia de seguridad de parámetros

Todos los ajustes que publica el PLC en un fichero con fecha, para guardar o entregar al cliente. Se restauran marcando en un árbol lo que se quiere escribir.

SoftNodes: un PLC simulado

Exportas el proyecto a SoftNodes, un programa aparte que ejecuta el programa del PLC y sirve sus variables por OPC UA, con el direccionamiento de Siemens o de Omron. FactoryNodes se conecta a él como a un PLC de verdad: pruebas las secuencias sin PLC, sin PLCSIM y sin cablear nada. Si cambias el proyecto y lo vuelves a exportar, SoftNodes se recarga solo. Ver SoftNodes

Un cuadro por hoja del sinóptico

Una pestaña por hoja, con los guardamotores, los selectores y los pulsadores dibujados con su nombre. Los pulsas como en el cuadro y el programa los lee.

La planta responde

Sin máquinas: los contactores confirman la marcha, los sensores de giro dan pulsos, las válvulas y las tajaderas llegan a sus finales de carrera, y los procesos se mueven: el nivel de cada silo con sus loops y sus sondas, el carro hasta sus posiciones, la presión de un propulsor. Y falla cuando tú quieres: eliges qué se avería, o cada cuántos segundos salta una alarma al azar y se va sola, para ver qué hacen las secuencias y las pantallas antes de que falle de verdad. Todo en memoria, sin tocar el programa.

Un depurador para el programa

Depura un ciclo del PLC: puntos de parada, paso a paso por el mismo código ST que va al PLC, también por tus secciones y el código de tus loops, y las variables que vigilas en una columna. Si el programa se para por un error, una foto guarda dónde y con qué valores. Y «Ir al loop» te lleva desde ese código a la etapa del loop en FactoryNodes.

El PID, con su lazo y su autoajuste

SoftNodes simula el proceso de cada PID (primer orden con retardo, un nivel que se llena o algo lento que se pasa) y le metes ruido, un escalón de carga, deriva, picos o un cable roto. En Simulación, la ventana del PID enseña consigna, medida y salida, pasa a manual y lanza el autoajuste: propone los parámetros y solo los escribe al pulsar «Transferir». «Deshacer» vuelve a los de antes.

Un operario de pruebas con IA

En SoftNodes, un asistente hace de operario: arranca loops, pide destinos, abre un tirador de seguridad, da el reset y cuenta segundo a segundo qué ha pasado. Para encontrar lo que se escapa antes de llegar a planta.

Menos horas de puesta en marcha

Probar la secuencia contra el simulador antes de llegar a planta es la forma más barata de encontrar los errores.
