Módulos

Todos los módulos, un mismo proyecto

Una sola ventana con un selector de módulo. Cada uno tiene su barra de herramientas y su panel de propiedades, y todos leen y escriben el mismo modelo de la instalación. El asistente de IA trabaja sobre ese mismo modelo.

Sinoptic

El sinóptico eléctrico, con sus señales

Arrastras los equipos desde la paleta y los colocas en la hoja, o importas el plano en PDF y la IA te propone las hojas. Cada equipo sabe qué señales tiene y a qué bloque van.

  • Catálogo propio de elementos simples (una señal) y compuestos (un motor con disyuntor, contactor, paquete, giro y marcha).
  • Bloque de función de cada equipo y a qué entrada va cada señal, con avisos si algo no encaja.
  • Selector Auto/Man, reset y grupos de alarmas por hoja o por equipo.
  • Varias hojas en pestañas, con revisiones y sus diferencias.

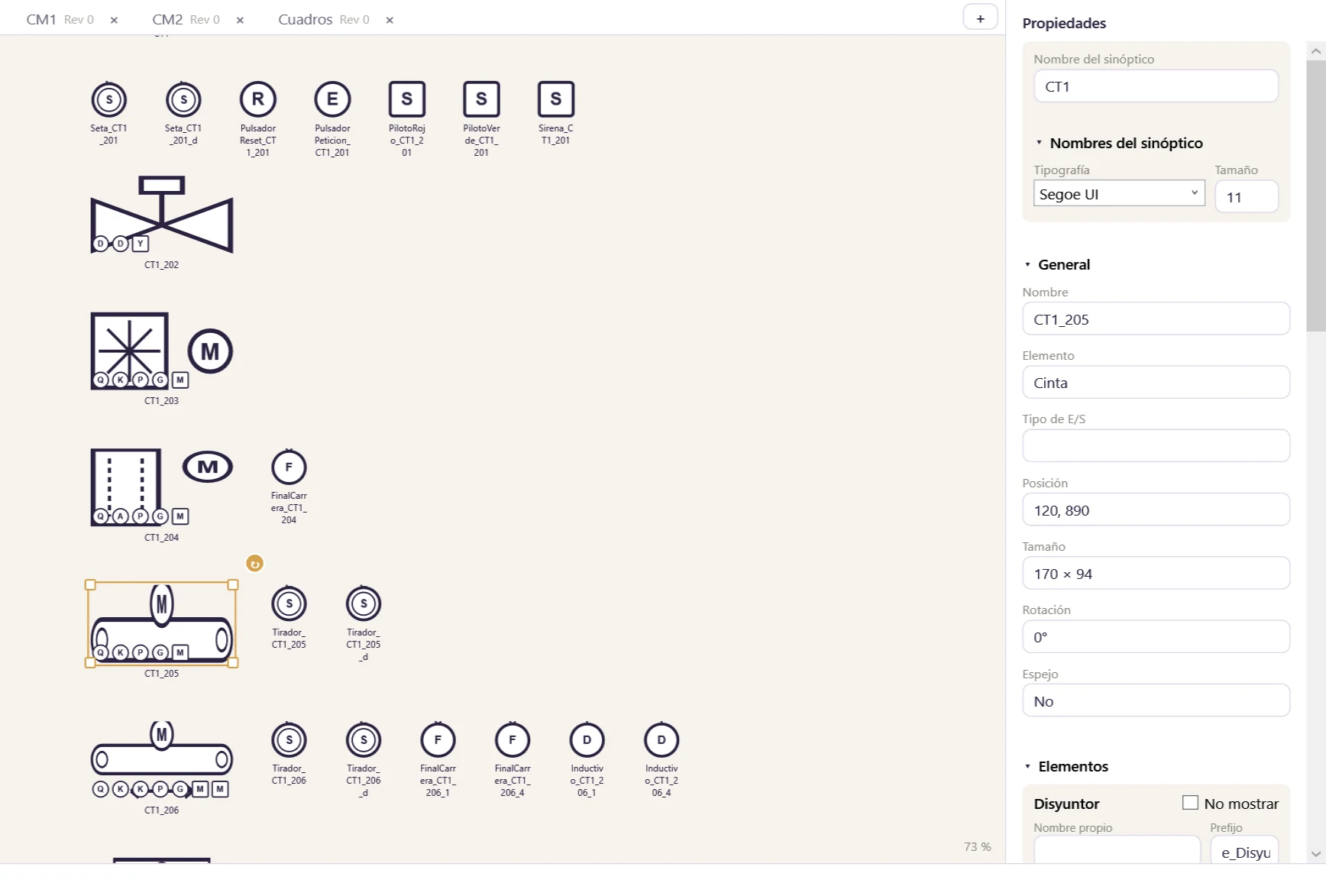

Editor de sinópticos con una cinta seleccionada: nombre, elemento, posición y señales
Loop

Las secuencias, como grafcets

Cada loop es una pestaña con sus etapas y transiciones. Las condiciones se construyen con piezas (variables, tiempos, comparaciones), nunca como texto suelto. El asistente puede proponerte uno nuevo o cambios a uno que ya existe.

  • Etapas numeradas de 10 en 10, con su índice para la pantalla, su tiempo y su color.
  • Transiciones con prioridad: condiciones en AND dentro de una transición, varias transiciones en OR.
  • Variables externas, consignas y alarmas propias de cada loop, y estados especiales de deshabilitado y alarma.
  • Herramientas para loops grandes: buscar una etapa, ver solo las transiciones de una etapa, colocar en círculo y renumerar.

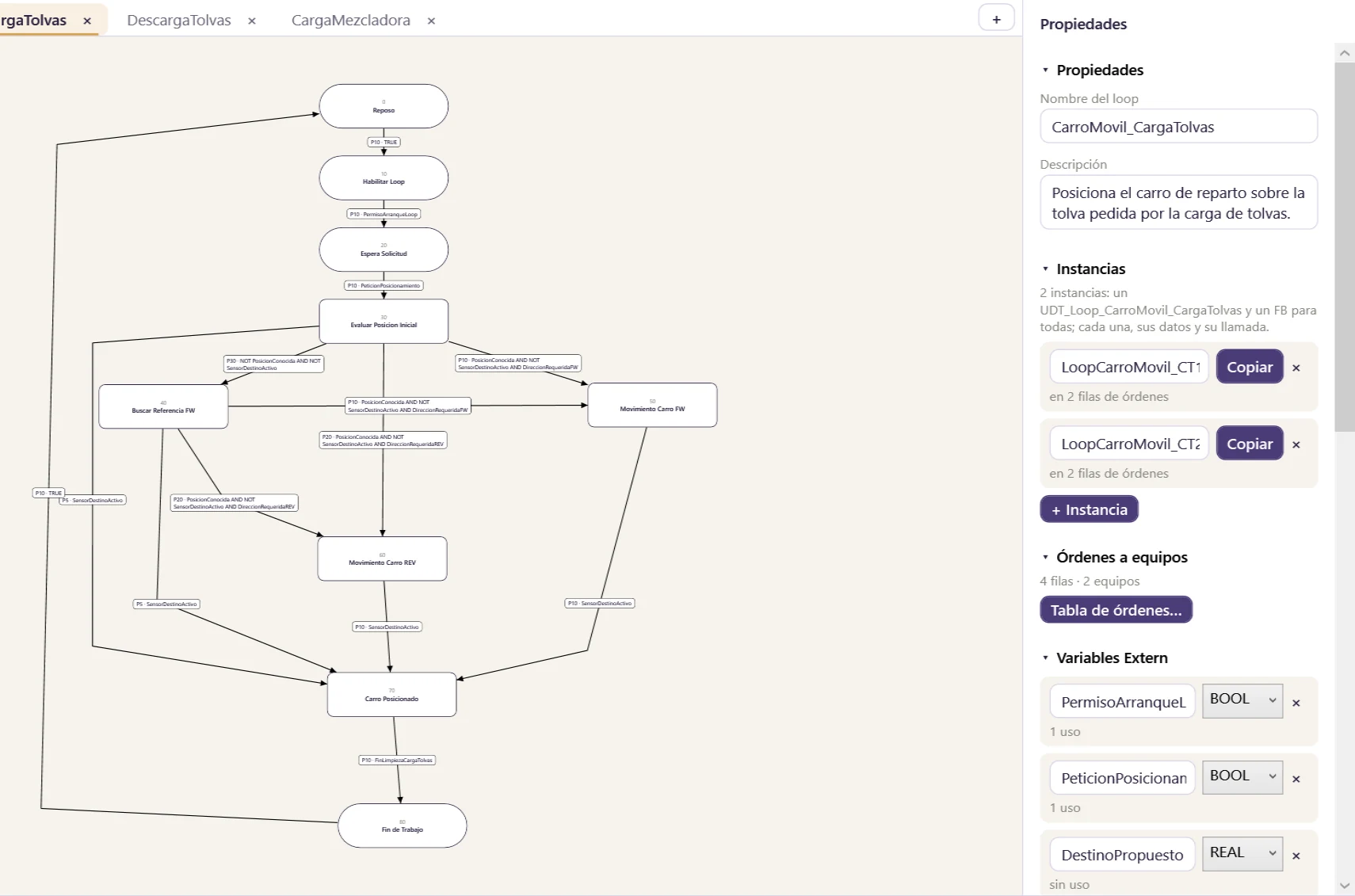

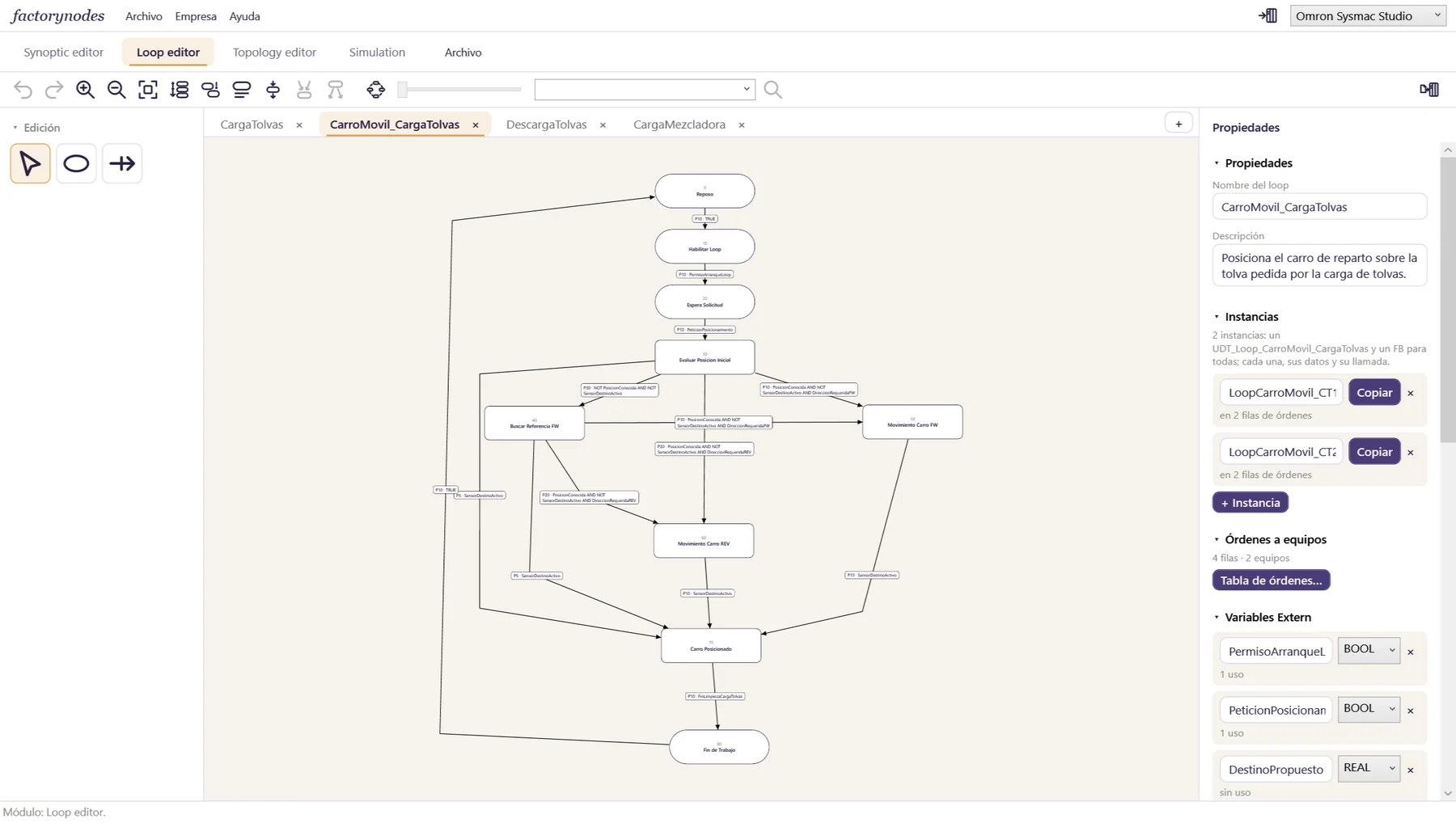

Loop del carro de reparto con sus etapas, transiciones y el panel de instancias y órdenes
Loop · etapas

Todo lo de cada etapa, a mano

Al seleccionar una etapa, el panel muestra su número, su índice para la pantalla, su descripción, su tiempo y su aspecto. Las secciones del panel se pliegan para trabajar sin ruido.

  • Tiempo de la etapa desde las consignas del loop.
  • Forma y color de fondo para agrupar etapas a simple vista.
  • Deshacer y rehacer en todo el editor, también lo que aplica la IA.

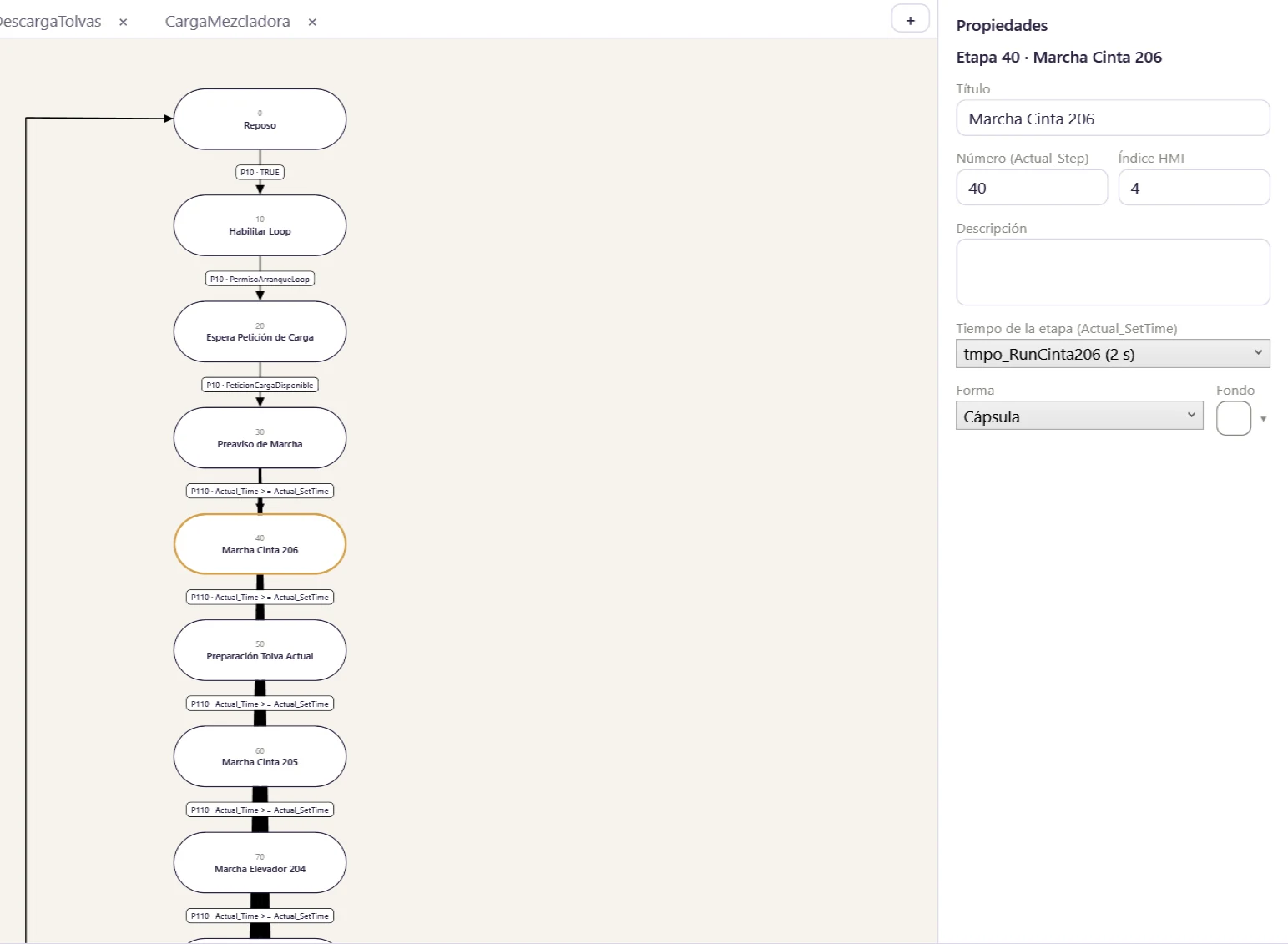

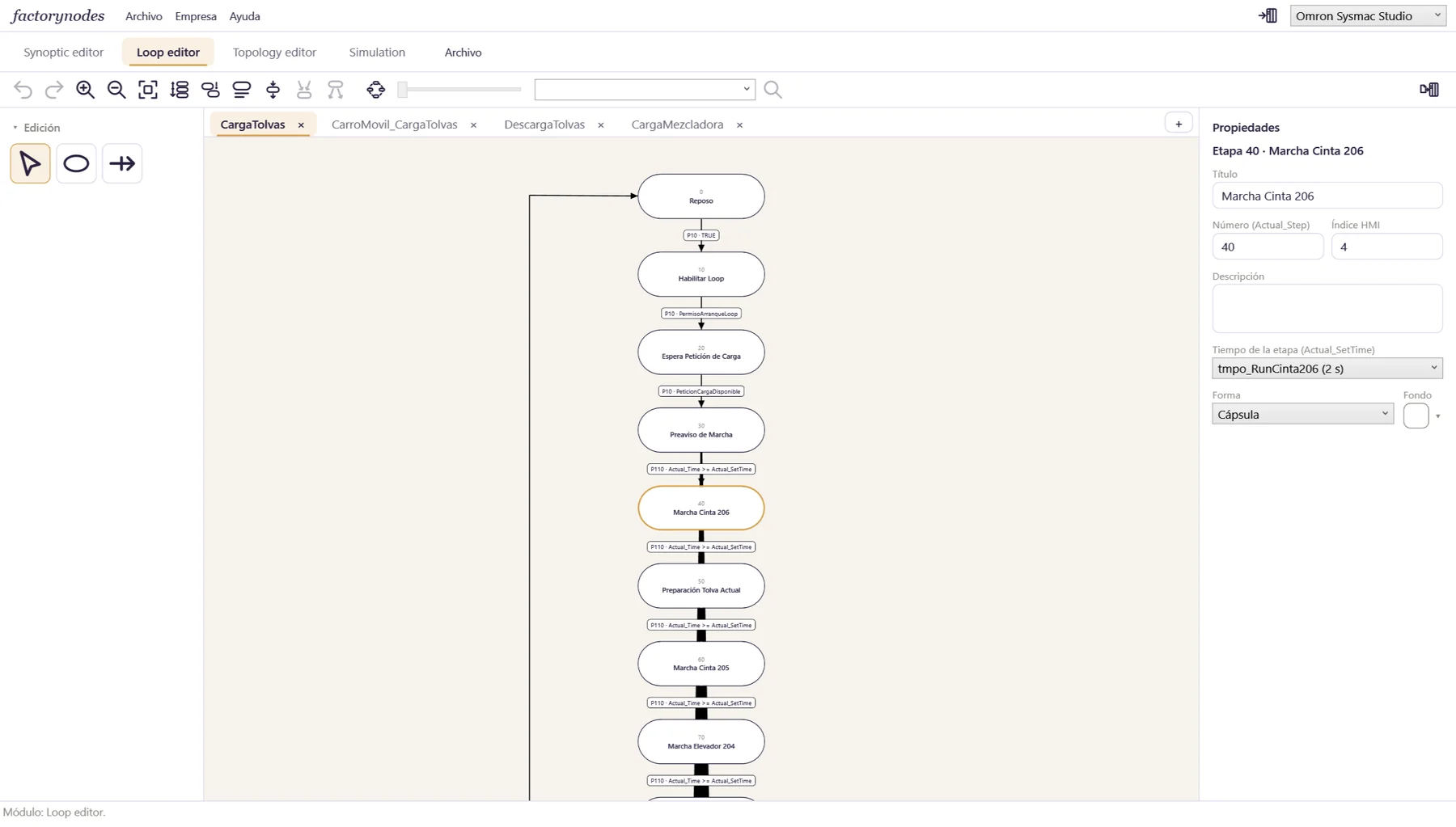

Loop de carga de tolvas con una etapa seleccionada y sus propiedades
Topology

Por dónde circula el producto. Y el PLC busca el camino solo.

Dibujas el grafo de la instalación: de qué silo sale el producto, por qué transportes pasa y a qué destinos puede llegar. FactoryNodes lo convierte en código: el PLC recibe «de estos silos a esta tolva» y hace el resto.

  • Silos, cintas, sinfines, pantalones, revólveres, carros, partidores y destinos.
  • En el PLC: busca el camino, reserva los elementos, arranca del destino hacia los silos, abre los silos escalonados y vacía al acabar. Puntos de paso, prohibidos y «mantener lleno».
  • «Probar camino» en el editor, con el mismo buscador que lleva el PLC.
  • Validación antes de exportar: conexiones imposibles, destinos sin silo, partidores antes de la carga.

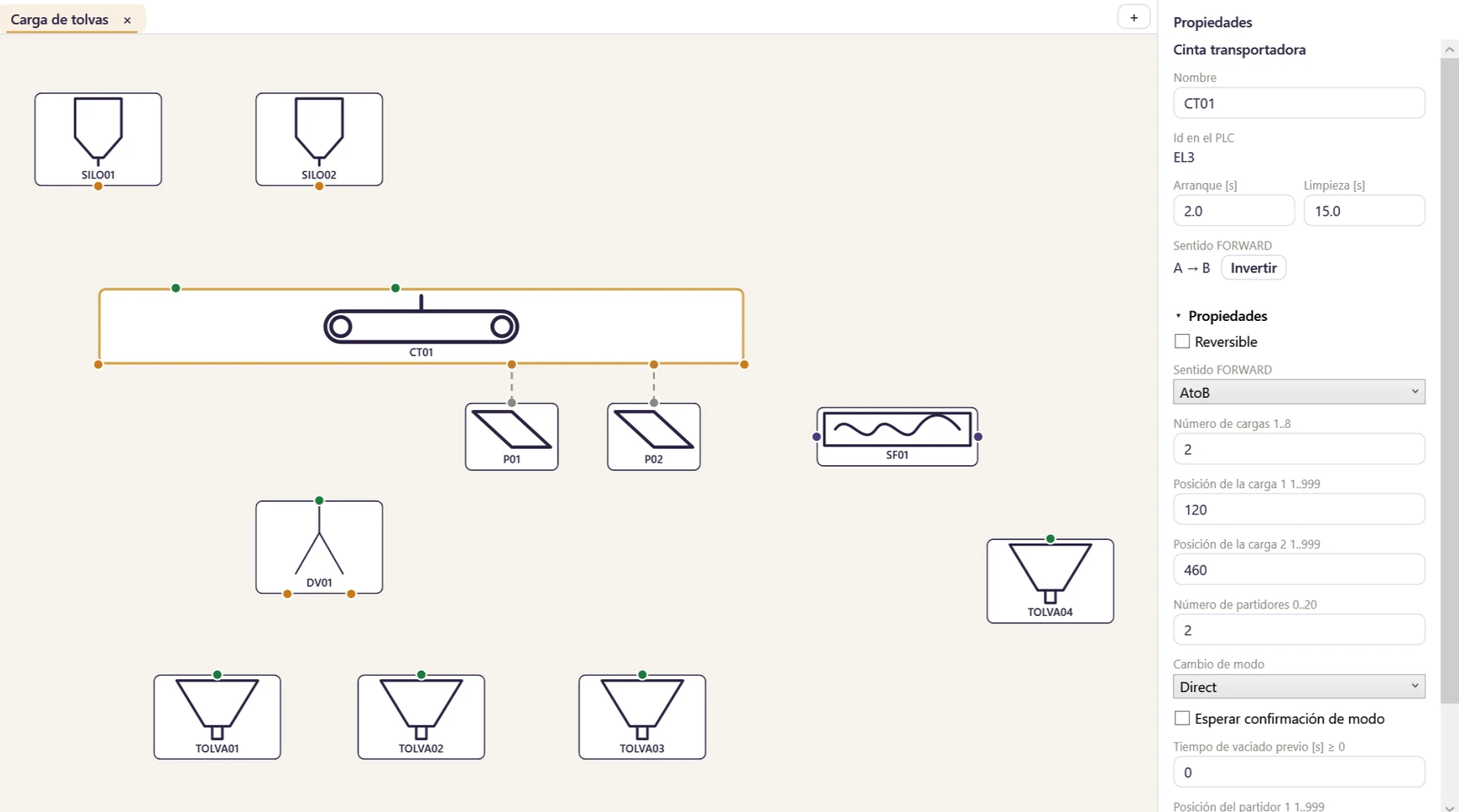

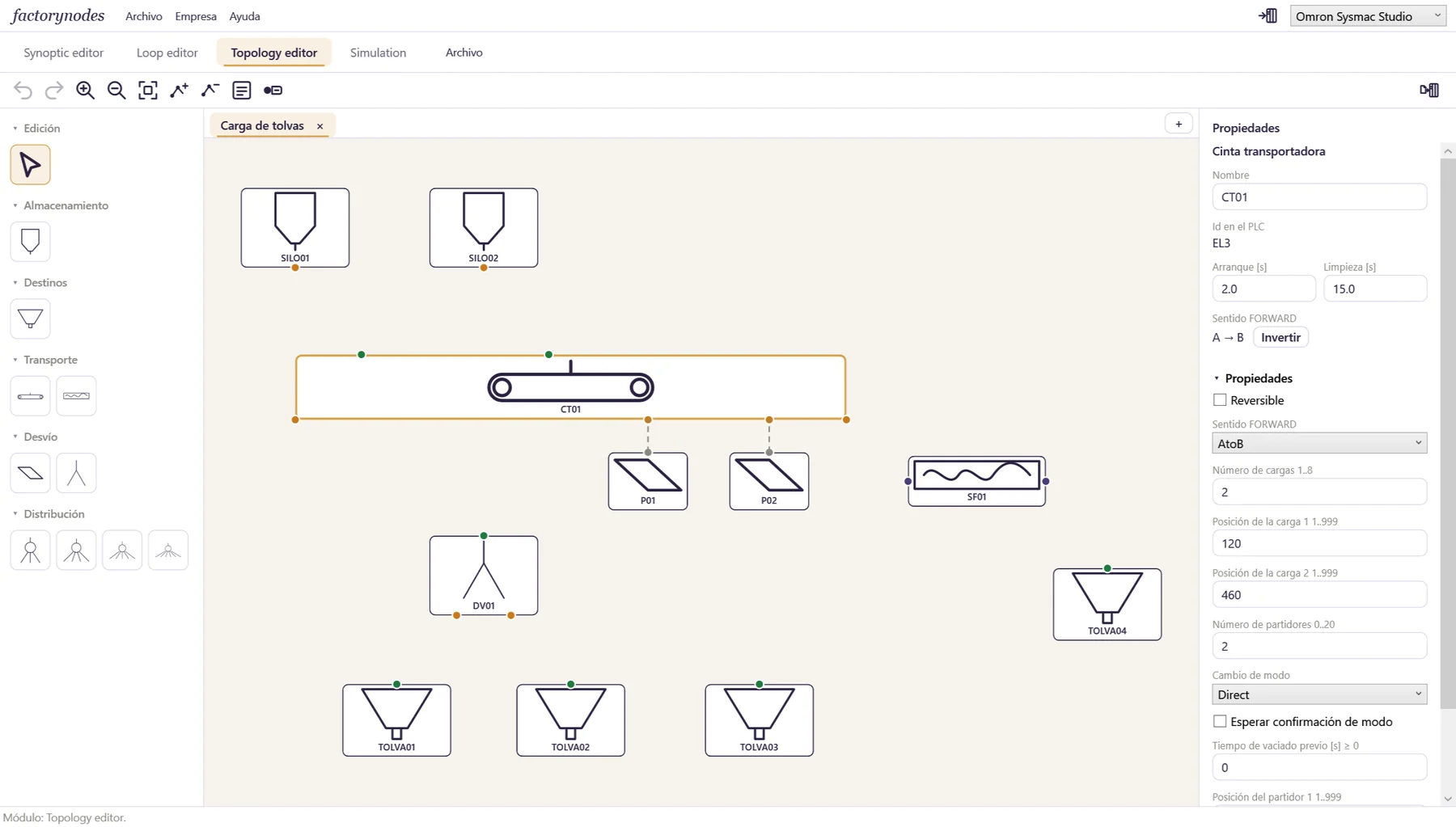

Grafo de carga de tolvas: silos, cinta con partidores, desviador, sinfín y tolvas de destino
Data Transfer editor

Los autómatas se pasan datos entre ellos

Con varios autómatas en el proyecto, dices qué variable de uno quieres en otro y FactoryNodes genera las dos mitades: las estructuras de cada PLC, la comunicación por EtherNet/IP y el estado del enlace. Siemens, Omron y SoftNodes, en cualquier combinación.

  • Por equipos o por variables: el estado de un equipo a la entrada de otro, o una tabla de variables sueltas (nombre, autómata origen, autómata destino y tipo) que se pega desde una hoja de cálculo.
  • La máquina de otro, también: un autómata que no programas se pone en el sinóptico como «externo», y los tuyos leen sus variables y escriben en ellas, con variables espejo en su programa.
  • Un enlace que se vigila solo: latido, plazo y alarma. Un dato que llega por un enlace caído nunca se da por bueno, y si la máquina de otro comparte su latido, se nota también cuando su programa se para.
  • Nada que programar a mano: los bloques de comunicación van con el código; en Siemens, el cliente y el servidor EtherNet/IP en SCL; en Omron, sus instrucciones de serie; y SoftNodes lo hace solo.
Transferencia de datos · EtherNet/IPcada 100 ms Sonda1 → permiso de Cinta3 Var1, Var2 → Var1_out ← · → Var2_in lee y escribe sus variables PLC_SILOS · Siemenscliente y servidor en SCLConectado PLC_LINEA · Omroninstrucciones de serieConectado PLC_PRUEBAS · SoftNodesel PLC simulado, en el PCConectado Máquina de otroautómata externo: no lo programasLatido: cambia FactoryNodes genera las dos mitades: EIP_OUT, EIP_IN, la comunicación y el estado de cada enlace
Dentro del mismo proyecto

Lo que no se dibuja, también

PID en el sinóptico

Un elemento más de la hoja: qué mide (el valor tratado de una analógica u otro valor), a qué equipo da la salida (la consigna de un variador, una salida analógica) y con qué regula (el motor en marcha, unas etapas de un loop). Un loop puede pedirle una salida constante para arrancar. Va en su propia sección, en el ciclo normal del PLC.

Módulo IEC: tus secciones de código

Una pestaña por sección de texto estructurado libre, con su sitio en el ciclo (al principio o antes de las salidas). El editor la comprueba contra el programa de verdad: si usas una variable que no existe, lo dice antes de exportar.

Código propio en cada loop

Para lo que no cabe en etapas y transiciones: un cálculo, un contador, una condición complicada. Dentro de su loop, con sus variables y su panel; nada de otros loops ni de fuera, para que el loop se entienda solo. El asistente lo explica, lo corrige o lo escribe, y su propuesta se comprueba antes de enseñártela.

Cada aviso, con su explicación

Cada aviso y cada error del enlace lleva su código, y la ayuda dice qué pasa, por qué y qué hacer. Desde la lista de avisos de la exportación, con el ratón encima.

Y con el programa hecho

La puesta en marcha y el día a día, en la misma ventana

Simulación

Conectado al PLC o a su simulador: el sinóptico, los loops y las topologies en vivo, con una planta simulada que responde a las órdenes. Ver más

Factory View

Las pantallas del operario, dibujadas o generadas del proyecto, sin escribir una dirección del PLC. Ver más

Modbus

Los parámetros de variadores y básculas: leer, cambiar, transferir y guardar copias en CSV, con el técnico delante del equipo. Ver más

Y cuando el programa ya está en el PLC…

FactoryNodes se conecta a él, te enseña sobre tus propios dibujos qué está pasando y te dice por qué.
