Qué hace

De un dibujo a un programa que se importa en el PLC

Lo que hoy se escribe a mano —la estructura de datos de cada equipo, su llamada, sus señales, las secuencias, los caminos del producto y los manuales— FactoryNodes lo genera a partir de lo que dibujas o le pides.

El recorrido

Cuatro pasos, un solo proyecto

Dibuja o importa el sinóptico

Colocas los equipos del catálogo, o la IA los lee de un plano en PDF. Cada uno trae sus señales, con los prefijos de tu empresa, y su bloque de función.

Define los loops

Etapas y transiciones con condiciones estructuradas, tiempos, consignas y alarmas. O pídeselos al asistente en una frase.

Dibuja la topology

Silos, cintas y destinos. El PLC buscará solo el camino de cada petición y arrancará los equipos en cascada.

Exporta y documenta

Fuente SCL para TIA Portal o XML para Sysmac Studio, y los manuales del proyecto en Word.

Una librería maestra

Los mismos bloques en Siemens y en Omron

Los bloques (motor, válvulas, pilotos, entradas y salidas analógicas, PID, grupos de alarmas, loops, topologies…) se escriben una sola vez en texto estructurado estándar. FactoryNodes los lee y los traduce a cada fabricante.

  • Siemens TIA Portal: librería y programa en una sola fuente SCL.
  • Omron Sysmac Studio: un solo XML de importación (IEC 61131-10).
  • B&R Automation Studio, en pruebas: eliges tu proyecto de Automation Studio y FactoryNodes mete dentro el programa, la tarea, las librerías y la publicación OPC UA. Probado entero en el simulador de B&R; falta un PLC de verdad.
  • Reglas probadas en PLC reales: cada particularidad de un fabricante está documentada con la prueba que la confirmó.
  • Trae tus bloques: el editor de bloques importa los tuyos desde TIA Portal (SCL y KOP) y Sysmac Studio.
  • Los bloques generados son tuyos: llevan licencia MIT para usarlos, cambiarlos y entregarlos a tus clientes. Los términos.
IEC 61131-3 · STTIA Portal · SCLSysmac Studio · XML
CASE Data.Actual_Step OF
    (* … *)
    50:  // Movimiento Carro FW
        Data.HMI_Actual_Step := 5;
        Data.Actual_SetTime := 0;
        // Prioridad 10 -> etapa 70 (Carro Posicionado)
        IF Data.Extern.SensorDestinoActivo THEN
            Data.Actual_Step := 70;
            FirstCycle := TRUE;
        END_IF;

    60:  // Movimiento Carro REV
        Data.HMI_Actual_Step := 6;
        (* … *)
END_CASE;

Fragmento real del bloque que genera FactoryNodes para el loop del carro del proyecto de ejemplo.

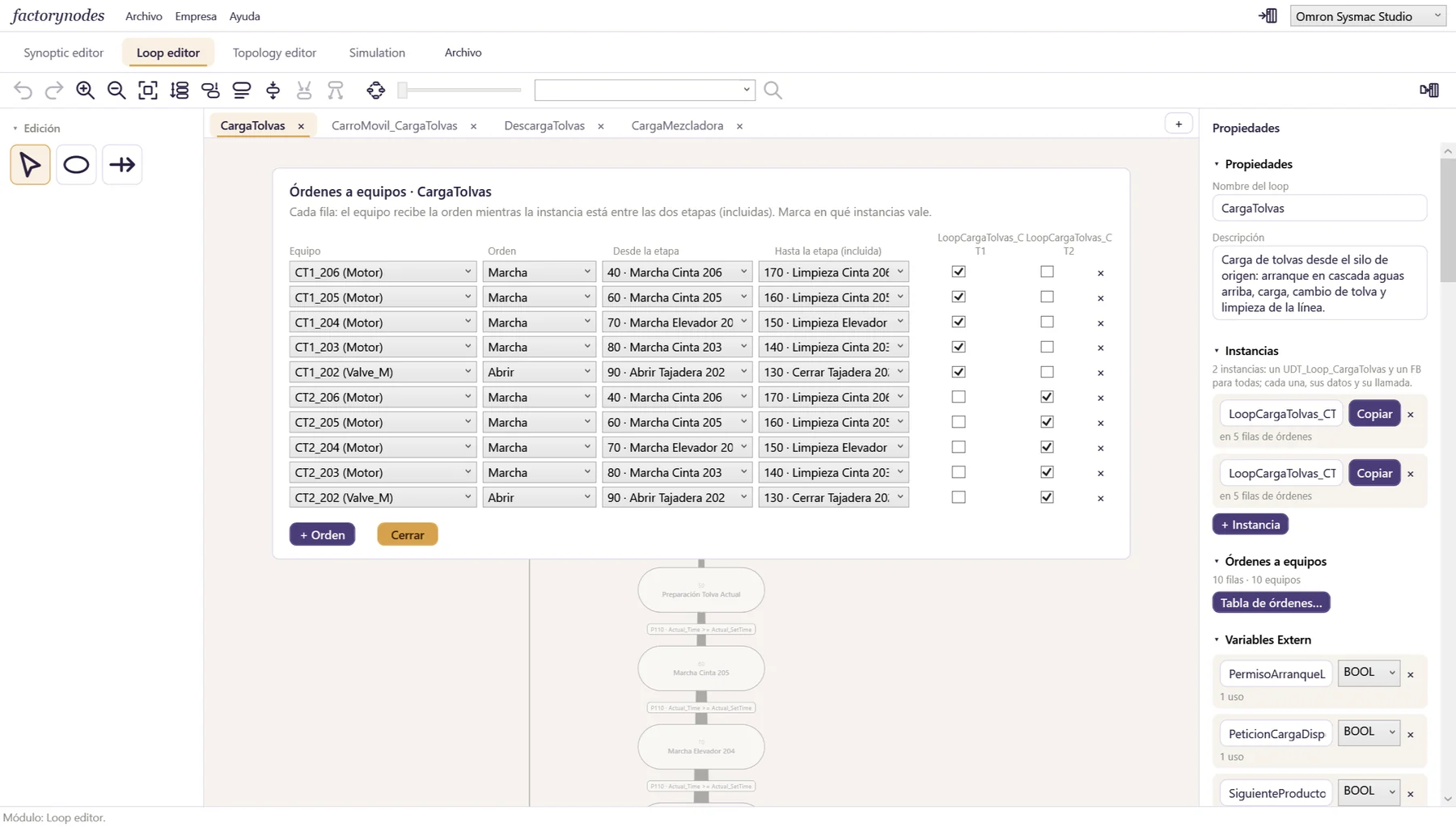

Órdenes a equipos

Qué marcha, en qué etapas. Sin escribir una condición.

Cada fila de la tabla dice: este equipo recibe esta orden mientras el loop está entre estas dos etapas. FactoryNodes junta todas las filas de cada equipo y escribe su condición de marcha.

  • Marcha y marcha inversa en motores; abrir en válvulas; activar en pilotos.
  • Por instancia: el mismo loop para dos líneas, cada una con sus equipos.
  • Las filas siguen a sus etapas aunque renumeres el loop.
  • Errores antes de exportar: una orden de marcha en la etapa de reposo, por ejemplo, no llega al PLC.

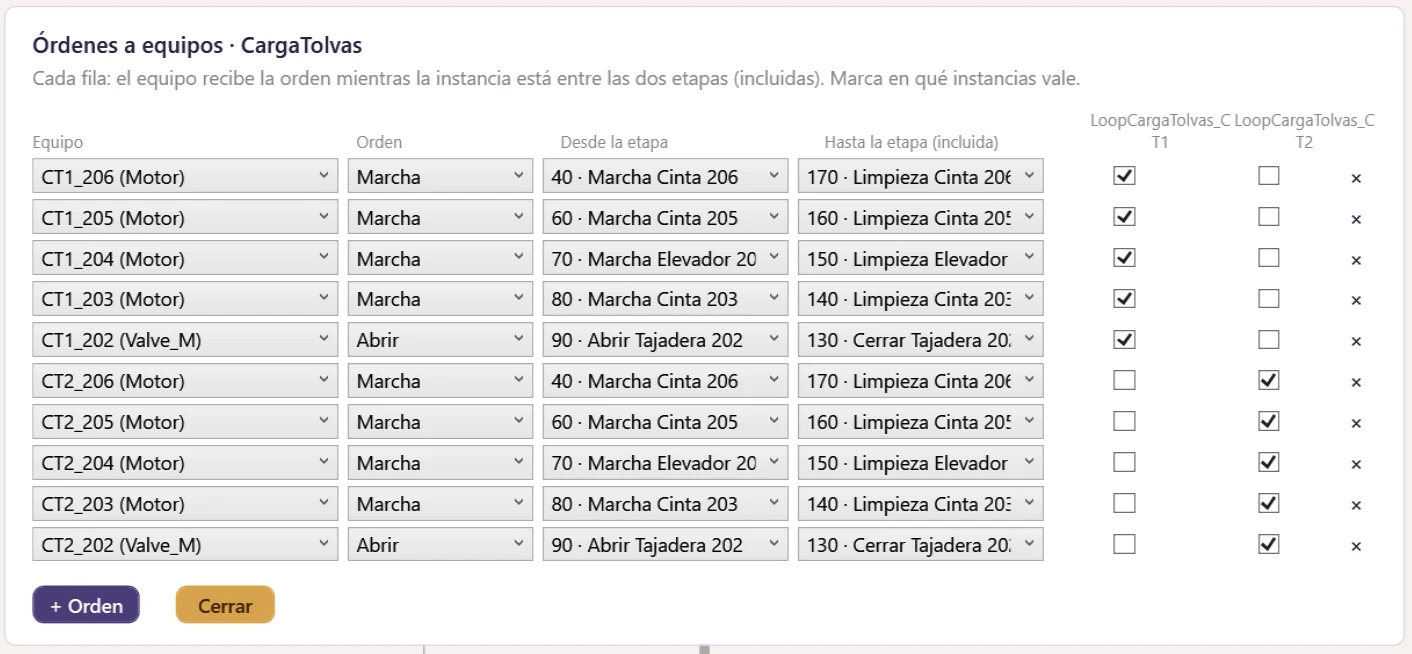

Tabla de órdenes a equipos de un loop: equipo, orden, desde y hasta qué etapa, y en qué instancias
Nombres y parámetros

Las variables, como las nombra tu empresa

El nombre de cada señal se construye con las reglas de tu empresa, y FactoryNodes comprueba que el PLC lo acepta antes de exportar.

  • Prefijos por tipo de E/S (entradas, salidas, analógicas, seguridad) configurables por empresa.
  • Avisos antes de exportar: señales sin destino, nombres repetidos o que el PLC no admite, bloques sin una entrada obligatoria.
  • Parámetros con valor inicial en cascada: librería, empresa, catálogo y cada equipo.
  • Revisiones del sinóptico con las diferencias por equipo y por señal.

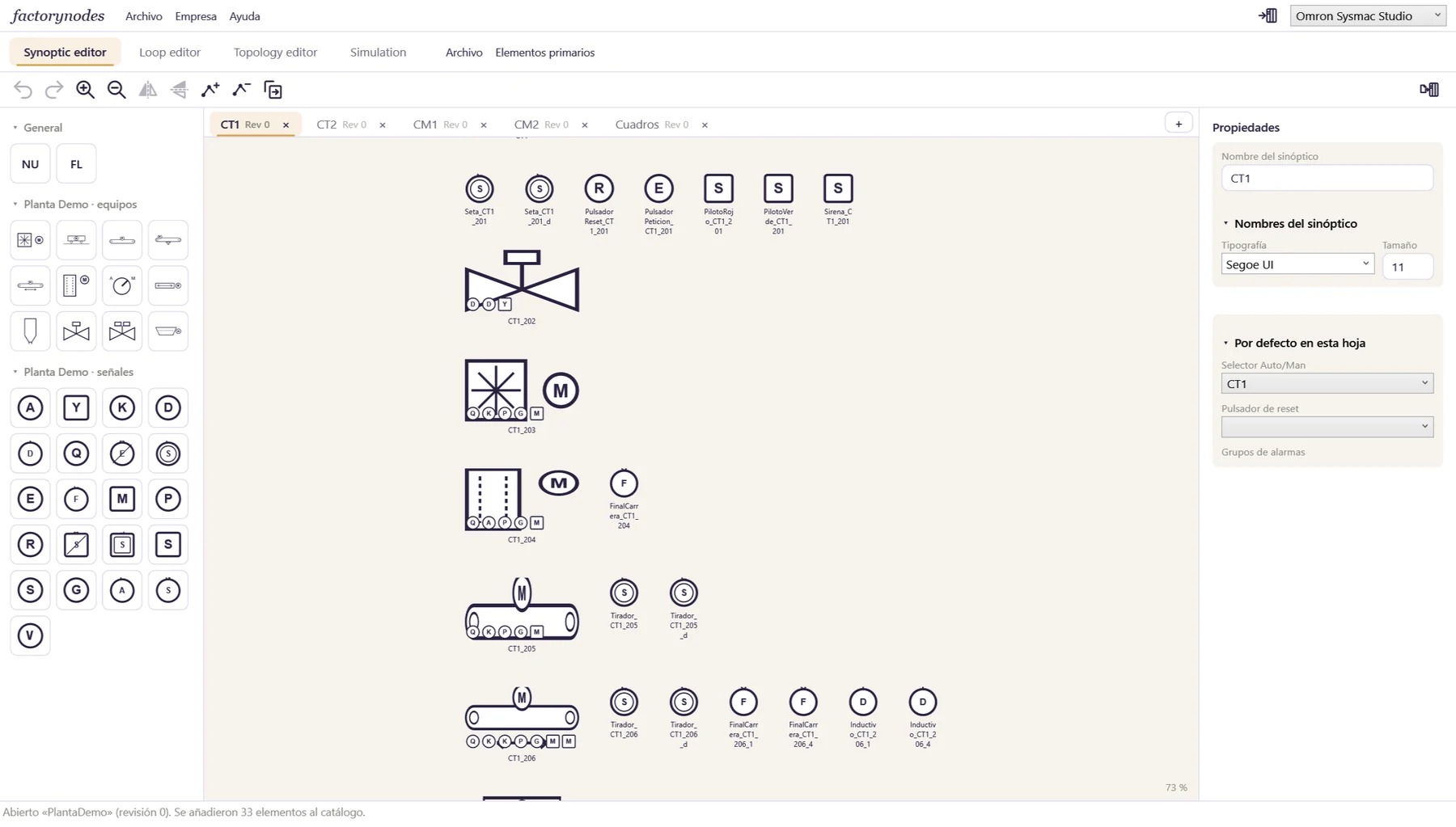

Hoja del sinóptico con los dibujos 3D: selector, pulsadores, válvula, alveolar, elevador y cinta con sus señales
Y alrededor del código

Todo lo que un proyecto necesita además del programa

Asistente de IA

Propone loops y topologies, modifica los que ya hay, lee planos en PDF y explica por qué algo no funciona. Ver ejemplos

Documentos del proyecto

Manual de operario, especificación funcional, mantenimiento y programador, el resumen de E/S para el cuadrista y el manual de la API, con aceptación del cliente. Ver cómo

Simulación y diagnóstico

Conectado al PLC por OPC UA: los dibujos en vivo, «¿Por qué?», historial y copia de los parámetros. Y SoftNodes, un PLC simulado para probar sin PLC. Ver más

Pantallas del operario

El HMI sale del mismo proyecto: dibujado en una tarde o generado en un clic, y funcionando en la Factory Box, un mini PC estándar. Ver Factory View

Variadores y básculas por Modbus

Leer, cambiar y transferir sus parámetros, guardar copias y pasar valores al PLC sin programar comunicaciones. Ver cómo

Datos de la planta

Una API en la Factory Box con cada equipo, loop y topology en vivo, las alarmas, los dispositivos Modbus y los históricos, para la oficina o tu sistema de gestión. Con su manual y su descripción OpenAPI.

¿Quieres verlo con uno de tus proyectos?

Cuéntanos qué PLC usas y qué tipo de instalaciones haces.
